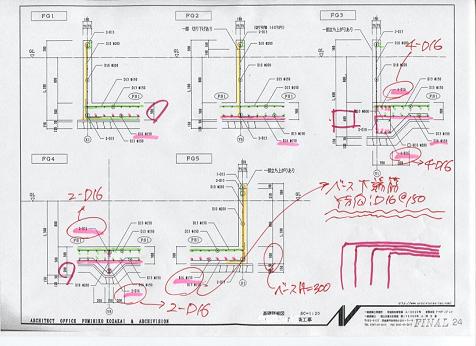

基礎断面詳細図

柱状改良工事が無事終わり基礎工事を進めている「ＹＭＯ」計画では、明日保証機関の配筋検査があります。
今日はプレチェックです。
通常の木造2階建てでは、まずありえない基礎になっています。もちろん構造計算による結果を踏まえた基礎構造です。スパンを約7メートル飛ばしているデザインのため、ベースのコンクリートの厚みは300ミリ、その配筋は上下ダブルのピッチ150ミリの鉄筋が縦横に組まれます。しかも下端筋の縦方向の鉄筋径は16ミリです。
このような場合、Ｔ字や十字部分の取り合いが現場でも非常に難しいのが現状です。鉄筋がかなり重なってきますので、コンクリートの被りや定着長さなど工務店、職人さんと密に打ち合わせしていくのが一番良い方法です。「ＹＭＯ」計画では通常の木造2階建ての基礎に比べて、コンクリート使用量が約2倍、鉄筋重量で約3倍になっています。

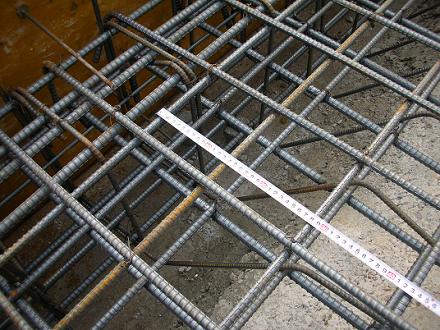

上下ダブル配筋，下端筋の縦方向の径は16ミリ。(写真では横方向に見える鉄筋です）

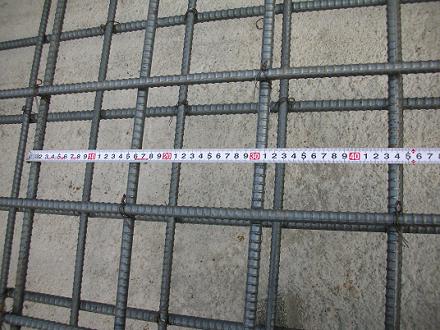

鉄筋ピッチは150ミリ。

　　　　　　　●　●　●　●　●　●　●　●　●　●　●　●　●　●　●　●
